De bovenste helft van het scherm toont alle patches die gemaakt moeten worden, per locatie gesorteerd en in of uit te klappen door op de header te klikken.
|

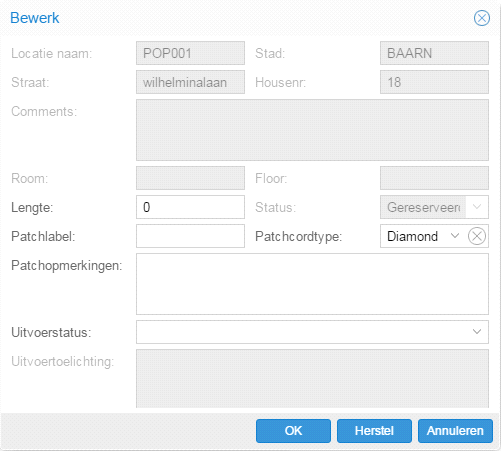

Door een patch regel te dubbelklikken, wordt het Bewerk scherm geopend.
De velden patchsnoer, lengte en de uitvoerstatus dienen verplicht ingevuld te worden, voordat een patch opgeleverd mag worden.
Indien de uitvoerstatus "gewijzigd uitgevoerd" of "niet uitgevoerd" is, dient ook een uitvoertoelichting ingevuld te worden. |
Het onderste gedeelte van het scherm is opgedeeld in verschillende tabbladen. Het onderste gedeelte van het scherm, bevat alle informatie van de locatie die in de bovenste helft van het scherm geselecteerd is.
Zo kan een geselecteerde patch in detail bekeken worden in het onderste gedeelte van het scherm. Informatie over de Kast, dan wel de Patch van de A en B-zijde worden links en rechts in het venster getoond.
Deze schakelt automatisch mee wanneer van patch naar kast geschakeld wordt of andersom.
Zijde A/ Zijde B
Kast
Onder Kast staat de algemene informatie over het frame. De locatiegegevens worden overgenomen uit het tabblad Gebouw en worden ter informatie aangeboden. Om deze reden mag u via dit scherm dan ook geen wijzigingen doorvoeren.
Wilt u wel een wijziging doorvoeren of heeft u een opmerking over de locatie dan zal u deze op moeten zoeken via de het tabblad Gebouw en de wijziging, dan wel opmerking, daar doorvoeren.
Patch
Onder Patch staat onder andere vanaf welke kast/patcheenheid, naar welke kast/patcheenheid gepatched moet worden en op welke positie. Hier worden de framegegevens weergegeven zoals deze bekend zijn bij de opdrachtgever.
Algemeen
Hier wordt de algemene informatie getoond van de te maken patch.
Locatie
Hier wordt de algemene informatie van het gebouw getoond.
Te uploaden documenten
In dit scherm wordt per regel getoond wat voor type foto opgeleverd moet worden, of deze verplicht is of niet en waar deze heen gezonden wordt.
In Cocon wordt aangegeven welke foto's verplicht zijn en welke overgeslagen mogen worden ondanks de verplichting om te uploaden.
Onder de kolom Zenden aan staat aangegeven waar de opgeleverde foto naar toe gaat. Als hier Opdrachtgever staat, wordt de foto alleen verzonden naar de opdrachtgever, waarna deze verwerkt kan worden.
Staat er in de kolom Aannemer, dan wordt de foto per mail aangeleverd aan alleen de aannemer, en wel via een vooraf in Cocon vastgesteld e-mailadres.
Indien een nieuw niet verplicht bestand of een nieuwe foto toegevoegd dient te worden, kan de knop Nieuw gebruikt worden (
).
Zodra hier op geklikt wordt, wordt een bestandsnaam gevraagd en kan gekozen worden voor een lokaal bestand of een foto. Na het bevestigen van het bestand of de foto wordt deze toegevoegd aan de al bestaande regels.
Zie voor een uitgebreidere omschrijving de pagina Objecten en Handelingen.
Gekoppelde bestanden
In dit tabblad worden alle gekoppelde bestanden van het object getoond. Indien aanwezig, kan op het gebouw of op het frame geklikt worden om de boom uit te klappen, waarna een document geselecteerd kan worden.
|
|
